Emisora experimental.
En esta entrada vamos a crear una emisora experimental. Lo primero que necesitarás son los componentes necesarios para la construcción de la misma que te paso a detallar, partiendo del siguiente circuito:
 |
| Emisora experimental con oscilador local posterior al mezclador. |
Los componentes necesarios son los siguientes:
R1 = 27 KΩ1/4 W
R2 = 27 KΩ 1/4 W
R3 = 1 MΩ 1/4 W
R4 = 1 MΩ 1/4 W
R5 = 47 KΩ Potenciómetro
R6 = 15 KΩ 1/4 W
R7 = 270 KΩ 1/4 W
R8 = 10 KΩ 1/4 W
R9 = 15 KΩ 1/4 W
R10 = 4,7 KΩ 1/4 W
R11 = 4,7 KΩ 1/4 W
C1 = 270 nF Poliéster
C2 = 5 µF Electrolítico
C3 = 100 pF Cerámico
C4 = 10 nF Cerámico
C5 = 270 nF Poliéster
C6 = 10 pF Cerámico
C7 = 22 pF Cerámico
C8 = 22 pF Cerámico
C9 = 18 pF Cerámico
C10 = Trimmer de 4/20 pF
IC1 = Circuito integrado LM741
TR1 = Transistor NPN 2N4427 o equivalente.
TR2 = Transistor NPN 2N4427 o equivalente.
D1 = Diodo Varicap BB105G o equivalente.
Puedes montar el circuito en una placa board en directamente en su circuito impreso que te dejo realizado en PCBWizard, por lo que las dimensiones no tienen porqué ser reales.
CARACTERÍSTICAS FUNCIONALES.
El circuito funciona con una alimentación de entre 9 a 15V de tensión continua. Asegúrate que la tensión rectificada sea lo más estable posible por lo que te recomiendo que uses un rectificador con filtro y regulador como el siguiente.
En cuanto a la potencia de transmisión, la potencia varía entre algunos 1W hasta los 3W según la tensión de alimentación y la antena adecuada; y su frecuencia de funcionamiento es variable de 88MHz hasta los 108MHz, por lo que cubre todo el espectro radiofónico español.
La distancia que puede transmitir varia de acuerdo a las condiciones meteorológicas, pero puedes cubrir una distancia de entre 100 y 300 metros en buenas condiciones incluso llegar a un par de kilómetros si tienes un buen acoplamiento óptimo con una buena antena y el circuito en un día estupendo.
El circuito tiene buena estabilidad de frecuencia pero necesitarás que el diodo Varicap esté alimentado por una tensión estable y bien filtrada ya que sino traspasará a la etapa del modulador las inestabilidades eléctricas y afectará a la señal transmitida en la antena. Pero este diodo puede ser sustituido por un diodo habitual tipo 1N4407 como detector.
En cuanto a la bobina usada en el circuito modulador, utiliza un hilo de cobre esmaltado (o no), de 1mm de diámetro, que tenga 5 vueltas y un tamaño de 10mm. Para ello, usa un bolígrafo y utiliza el cuerpo para enrollar el hilo de cobre y hazle 5 vueltas. obtendrás un bobina de éste tipo.
Para el punto medio, suelda en la tercera o segunda espira un hilo de cobre (que será el que irá conectado a la tensión positiva directamente). Los otros extremos de la bobina irán a conectados al circuito resonante en paralelo (condensadores variables), en paralelo con la antena.
Para terminar hay que indicar que los transistores finales estarán sometidos a una potencia elevada, por lo que se calentarán en exceso. Eso obliga a que se inserten unos refrigeradores para que evacuen parte del calor generado y eviten dañarse.
Además el consumo del circuito es alto ya que tiene un consumo de entre 300 y 400mA, lo que se puede decir que consume casi lo mismo que un cargador de móvil.
ALTERNATIVAS.

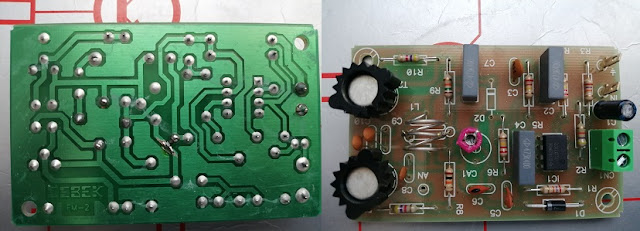

Este circuito ya lo han construido las empresas de electrónica y lo puedes comprar en diferentes Web. El circuito de emisora experimental está basado en el módulo FM de la empresa CEBEK que realiza módulos electrónicos de consumo (Kits). La placa es una placa impresa ya montada como ves a continuación.
